下水道用マンホール側塊/JIS A5372







■下水道用マンホール側塊(両斜壁・片斜壁)※別名:人孔

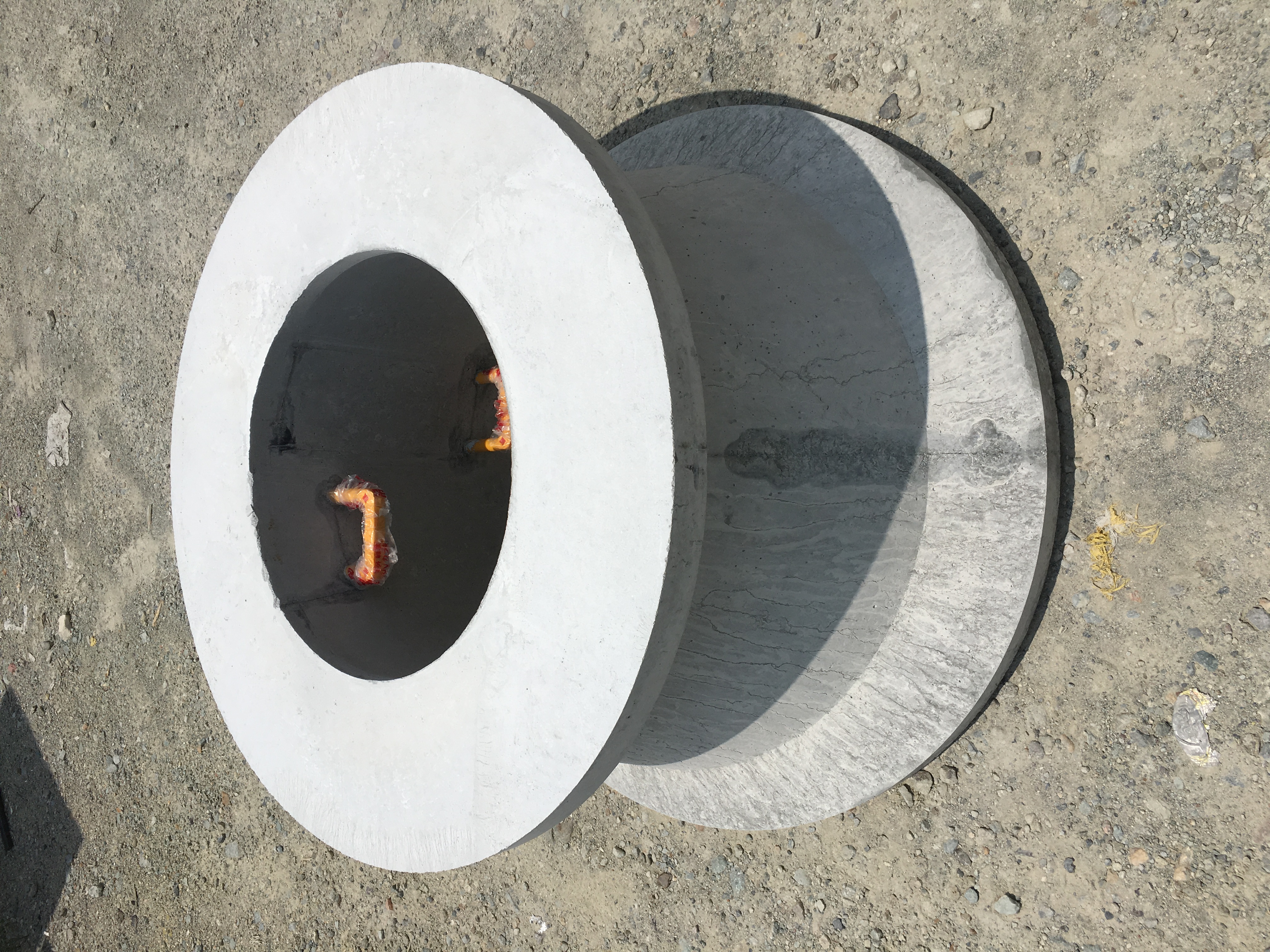

・両斜壁

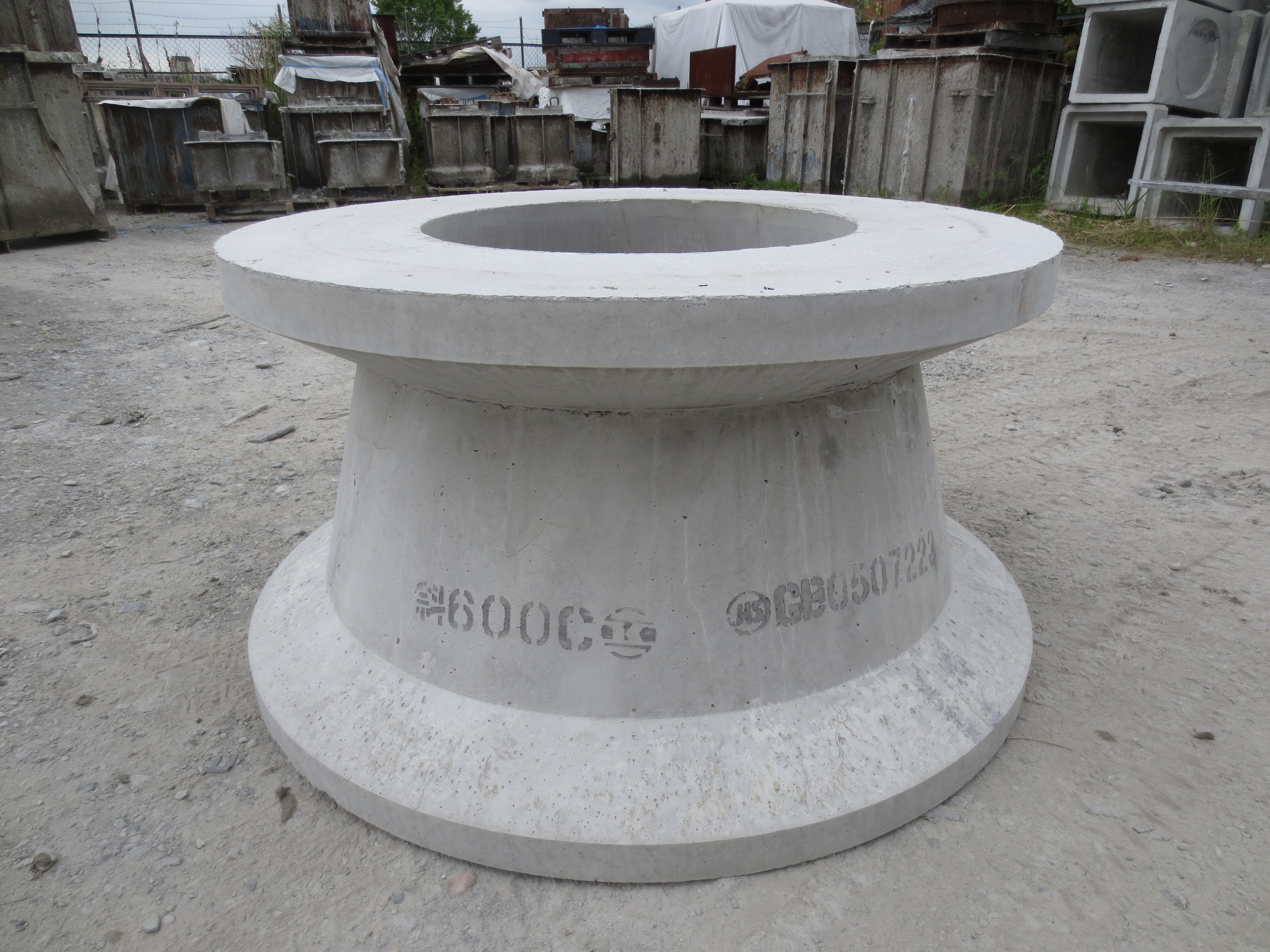

600A(人孔693)・600B(人孔694.5)・600C(人孔696)・600D(人孔6×12×6)

(下記表の単位:mm)

  上部外径直径 上部内径直径 下部外径直径 下部内径直径 高さ
600A斜壁 1100 600 1200 900 300
600B斜壁 1100 600 1200 900 450
600C斜壁 1100 600 1200 900 600
600D斜壁 1100 600 1500 1200 600
900斜壁 1200 900 1500 1200 600
1200斜壁 1500 1200 1800 1500 600

※その他の寸法はお問い合わせ下さい。

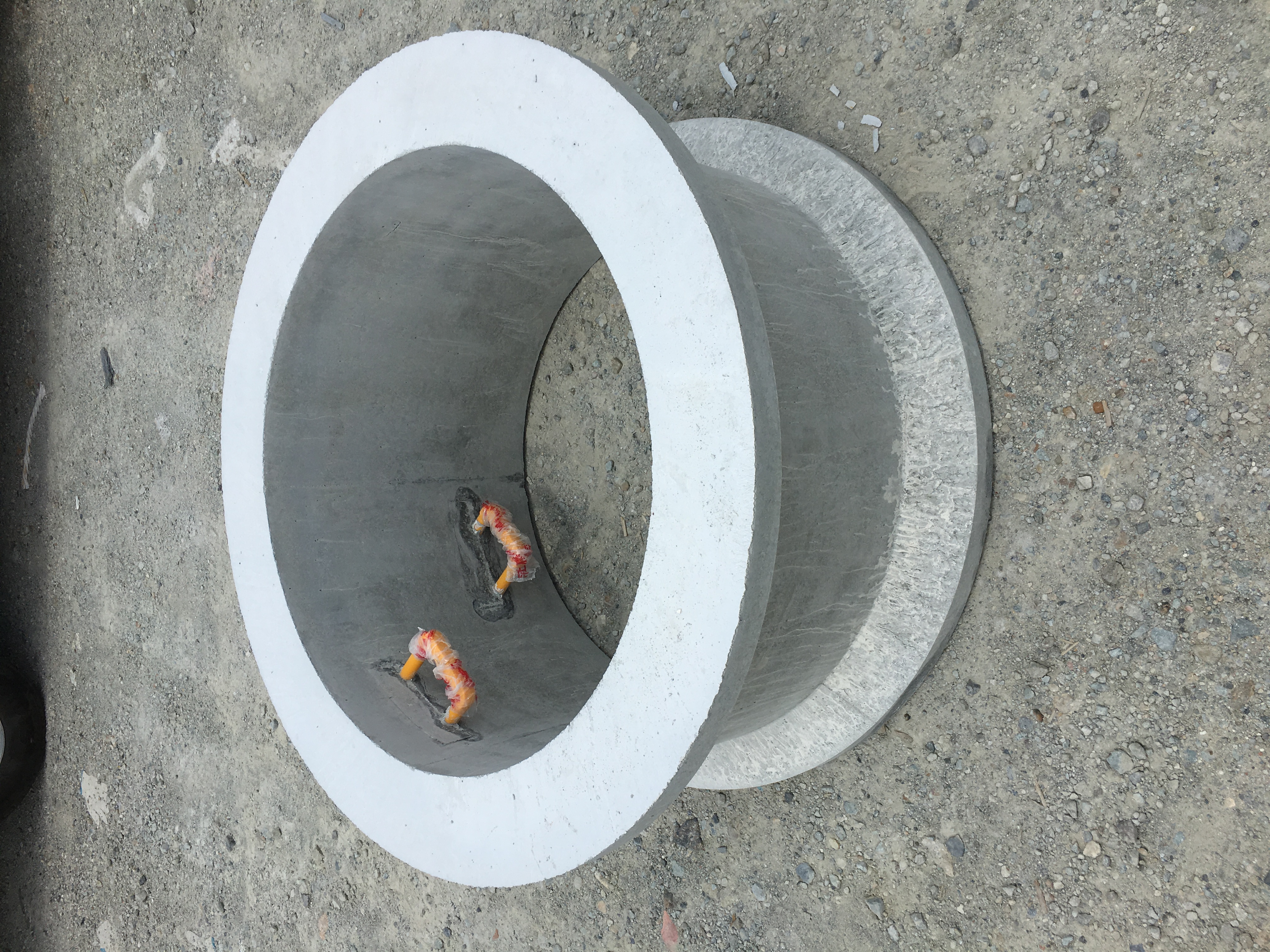

・直壁

900A(人孔993)・900B(人孔996)・1200A(人孔12×12×3)・1200B(人孔12×12×6)

(下記表の単位:mm)

  上下部外径直径 上下部内径直径 高さ
900A直壁 1200 900 300
900B直壁 1200 900 600
1200A直壁 1500 1200 300
1200B直壁 1500 1200 600
1500A直壁 1800 1500 300
1500B直壁 1800 1500 600

※その他の寸法はお問い合わせください。







・片斜壁

人孔693片斜・人孔694.5片斜・696片斜・人孔6×12×6片斜

(下記表の単位:mm)

  上部外径直径 上部内径直径 下部外径直径 下部内径直径 高さ
696片斜壁 1100 600 1200 900 600

※上記その他の商品の寸法及びその他の寸法はお問い合わせください。






・底付



人孔997底付・997.5底付(現場打ち用)・12×12×6.5底付(現場打ち用)

(下記表の単位:mm)

  上下部外径直径 上下部内径直径 底の厚み
997底付 1200 900 100
997.5底付
(現場打ち用)
1200 900 150
12×12×6.5底付
(現場打ち用)
1560 1200 150

※その他の寸法はお問い合わせください。
